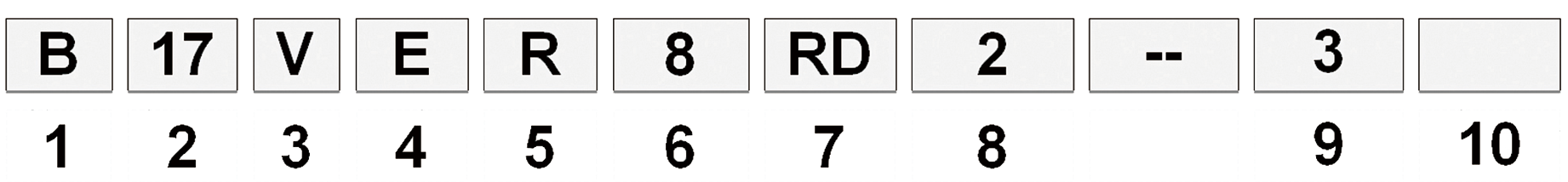

1.刀片形狀及適應機床

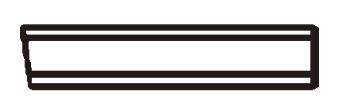

| L 長條形prism | ? |
| S 方形 square and rectangle | ? |
| B 蝶形 butterfly | ? |
| T 三角形成trangle | ? |
| R 平形四邊形parallelogram | ? |
| P 適用于 PMC (美) 機床 Used for PMC machine tools (USA) C 適用于 Colinet (比利時)機床 Used for Colinet machine?tools (BeIgium) |
|
2.刀片尺寸(mm) Insert size
? |
? |
? |
? |
? |
3.刀片安裝類型
- u： 臥式對中螺紋刀片
- V： 立式(立裝)螺紋刀片
- :不標注為其他形狀刀片(Nothing means others)
4.機加工類型Type of cutting
- E (external): 外螺紋刀片
- I (internal): 內螺紋刀片
5.刀片手式 Hand of tools
- R (Right-handed):右手式
- L (Left-handed):左手式
6.螺距 Pitch
- 4： 每寸4牙 4TPI
- 5： 每寸5牙 5TP
- 6 : 每寸6牙 6TP
- 8 : 每寸8牙 8TP
- 10 : 每寸10牙 10TP
7.螺紋標準(Thread Standard)?
- RD :? API 圓螺紋 For API Round
- BU :? API偏梯扣螺紋 For API Buttress
- G : API管線管螺紋 For API LineType
8.刀片切削刃數(Edges of the insert)
9.每切削刃上的齒數(Teeth of the edge)
10.對多刀片配合使用的用1、2、3代表刀號(Sequence NO. of the Insert)
